在自动锁螺丝产线上，批头（又称批嘴、起子头）是电批或伺服锁付模组与螺丝之间的唯一接触界面。一颗螺丝能否被精准拧紧、批头能使用多久、是否出现滑丝或浮锁，很大程度上取决于批头与螺丝之间的匹配度。
许多产线工程师在设备调试阶段关注的是扭矩参数和锁付程序，却往往忽视了批头选型的基础性工作。事实上，批头选型涉及螺丝材质、头型、批头材质及表面处理四个变量的交叉匹配，任何一个变量不匹配都可能导致锁付失效。本文从螺丝材质和头型两个维度切入，结合批头材质与热处理工艺，提供一份系统性的选型指南。
一、螺丝材质对批头选型的影响
1. 奥氏体不锈钢（304/316）——高韧性、易粘着
奥氏体不锈钢（如304、316）具有良好的耐腐蚀性和韧性，但其硬度相对较低（HRC 20–25），在锁付过程中容易发生"粘着磨损"。批头与螺丝槽口接触时，不锈钢材料会因局部高温和压力而发生微观粘附，导致批头刃口逐渐堆积金属屑、钝化甚至崩刃。
针对奥氏体不锈钢螺丝，建议选用硬度较高的S2合金钢批头（HRC 58–62），并配合TiN（氮化钛）或TiAlN（氮铝化钛）镀层，以降低摩擦系数、减少粘着磨损。锁付速度不宜过高，建议控制在300–500 RPM以内，避免因温升加剧粘着现象。
2. 马氏体不锈钢（410/420）——高硬度、高磨损
马氏体不锈钢（如410、420）经过热处理后硬度可达HRC 35–45，接近甚至超过普通碳钢。高硬度螺丝对批头的切削力显著增大，批头刃口在反复啮合中磨损速度加快，尤其是十字槽批头的四个角位最容易出现磨圆失效。
锁付马氏体不锈钢螺丝时，批头材质必须选用S2合金钢及以上等级，Cr-V钢批头（HRC 52–56）在长时间使用后磨损明显。推荐使用TiAlN镀层的S2批头，其高硬度和低摩擦特性可有效延长使用寿命。同时应适当降低锁付扭矩，避免批头过载断裂。
3. 碳钢（A3/Q235）——适中硬度、通用性
碳钢螺丝是工业产线中最常见的类型，硬度适中（HRC 15–25），对批头的磨损相对温和。Cr-V铬钒钢批头即可满足大多数碳钢螺丝的锁付需求，使用寿命较长。
对于碳钢螺丝，选型重点不在于批头硬度，而在于头型匹配和镀层选择。普通碳钢螺丝可选用未镀层或TiN镀层的Cr-V批头即可达到良好的性价比。若产线节拍极高（>60 PPM），可考虑升级至S2合金钢批头以进一步延长换刀周期。
4. 铝合金与铜合金——软质材料、易变形
铝合金和铜合金螺丝硬度极低（HRC 5–15），在锁付时螺丝槽口本身容易变形、卷边，而不是批头磨损。一旦螺丝槽口变形，批头无法有效啮合，极易发生滑丝。
锁付软质金属螺丝时，批头硬度不宜过高，否则批头像"刀刃"一样切入螺丝槽口，加速槽口变形。建议使用硬度适中的Cr-V钢批头，并配合梅花槽（Torx）或内六角头型，以增大啮合面积、分散应力。锁付扭矩应严格控制，建议不超过螺丝屈服扭矩的70%。
二、螺丝头型对批头选型的影响
1. 十字槽（Phillips）——通用但易滑丝
十字槽是最常见的螺丝头型，其对称结构允许批头在一定角度范围内自动对中，装配容错性较好。但十字槽的缺点是"凸轮效应"（cam-out）：当扭矩达到一定阈值时，批头会沿槽壁滑出，导致滑丝和锁付不到位。
在自动化锁付中，十字槽批头对角度的敏感度较高，锁付模组若存在轻微的同轴度偏差，就会加剧滑丝风险。因此，十字槽更适合扭矩要求不高、同轴度控制良好的场合。对于高扭矩或精密锁付场景，建议优先考虑梅花槽或内六角。
2. 梅花槽（Torx）——高扭矩传递、防打滑
梅花槽（Torx，六角星形）的设计优势在于增大了批头与槽口的接触面积，扭矩传递效率比十字槽高约30%–40%，且几乎不存在凸轮效应。在同等扭矩下，梅花槽批头的磨损更均匀，寿命更长。
梅花槽的唯一限制是需要专用批头，不同规格的梅花槽（T5–T55）无法混用。在自动化产线上，梅花槽螺丝配合专用批头可显著降低滑丝率，尤其适用于新能源汽车、航空航天等对锁付可靠性要求极高的行业。
3. 内六角（Hex Socket）——大扭矩、深孔适用
内六角螺丝通过六边形孔与批头啮合，接触面为六个平面，扭矩传递效率高，抗滑丝能力强。内六角批头可承受比十字槽高50%以上的扭矩，且允许使用较短的批头，在深孔锁付场景中具有优势。
需要注意的是，内六角批头对批头与螺丝孔的同轴度要求严格。若批头插入时存在偏角，六角角位将承受集中应力，容易导致批头断裂或螺丝孔崩角。自动化设备中应确保批头导向精度，必要时加装浮动套筒补偿同轴度误差。
4. 外六角（Hex Head）——扳手/套筒替代
外六角螺丝使用套筒或开口扳手拧紧，不依赖传统批头。在自动锁螺丝设备中，外六角螺丝通常通过磁性套筒或气动扳手拧紧，扭矩大、效率高，但设备成本也更高。
外六角的优势在于抗扭能力强、不易滑丝，适合大扭矩装配（如汽车零部件中的M8以上螺栓）。劣势是占用空间大，不适合紧凑型电子产品的微型螺丝装配。
5. 一字槽（Slotted）——易滑脱、不推荐自动化
一字槽螺丝的批头与槽口为线接触，接触面积极小，在自动化锁付中极易发生侧向滑脱。一字槽的设计初衷是便于手动调节（如电位器、精密仪器），并不适合自动化产线的高节拍、高扭矩场景。
除非客户指定或产品本身要求，否则在自动化锁螺丝方案中应尽量避免使用一字槽螺丝。若必须使用，应选用加宽槽口的一字槽专用批头，并降低锁付速度和扭矩。
三、批头材质与表面处理工艺
1. S2合金钢——高硬度、高韧性
S2合金钢是批头材料中的高端选项，硬度可达HRC 58–62，兼具高硬度和高韧性，在锁付不锈钢、高强度碳钢等硬质螺丝时表现优异。S2批头的耐磨寿命通常是Cr-V批头的2–3倍，但价格也相应更高。
2. Cr-V铬钒钢——性价比之选
Cr-V铬钒钢硬度约HRC 52–56，韧性良好，价格适中，是大多数碳钢螺丝锁付场景的首选。对于硬度较低的铝合金、铜合金螺丝，Cr-V批头硬度适中，不会因"过硬"而损伤螺丝槽口。
3. 表面镀层——延长寿命的关键
批头表面镀层可显著降低摩擦系数、提高表面硬度、减少粘着磨损。常见的镀层有：
• TiN（氮化钛）：硬度约HV 2300，摩擦系数低，适用于不锈钢和碳钢螺丝的通用场景。
• TiAlN（氮铝化钛）：硬度可达HV 3300，耐高温性能优异，适合高速锁付和硬质螺丝。
• DLC（类金刚石碳）：摩擦系数极低（<0.1），适合对洁净度要求高的电子产品锁付，但成本较高。
四、选型匹配决策矩阵

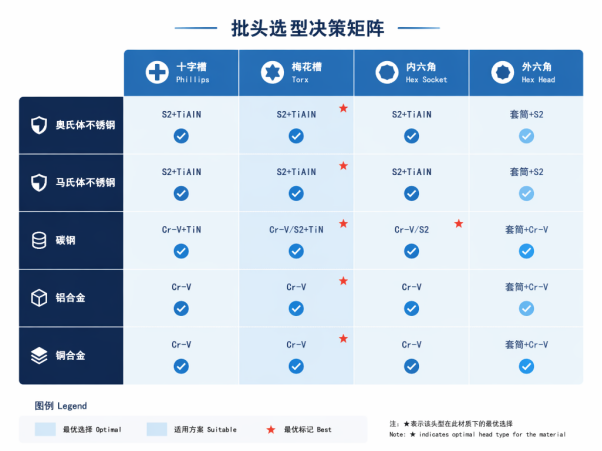

综合以上分析，以下决策矩阵汇总了不同螺丝材质和头型组合下的推荐批头选型方案：
五、常见选型错误及后果
1. 硬螺丝配软批头
用Cr-V批头锁付马氏体不锈钢螺丝，批头刃口在数百次锁付后即磨圆失效，导致扭矩传递效率下降、滑丝率上升。更严重的是，磨圆的批头会继续使用，直到螺丝头被磨平才被发现，造成整批产品锁付质量隐患。
2. 软螺丝配硬批头
用S2批头锁付铝合金螺丝，批头像切削刀具一样切入螺丝槽口，导致槽口卷边、毛刺，后续拆卸时内六角扳手或螺丝刀无法有效啮合。铝合金螺丝一旦被"切坏"，拆卸难度极大，可能需要破坏性拆除。
3. 头型不匹配
常见错误包括：用十字槽批头锁付梅花槽螺丝（接触面积不足，批头角位断裂）、用过大规格的批头锁付小螺丝（批头无法完全插入，扭矩集中在边缘）、批头与螺丝槽口存在间隙（锁付时批头晃动，槽口扩孔变形）。
FAQ
Q1：批头通用性越强越好吗？
不是。通用型批头（如十字槽）虽然适配范围广，但在特定场景下性能不如专用批头（如梅花槽）。对于高节拍、高可靠性的自动化产线，建议为每种螺丝规格配置专用批头，并通过条码或RFID管理，避免混用。
Q2：如何判断批头是否需要更换？
三个信号：①批头刃口肉眼可见磨圆或崩缺；②锁付扭矩曲线出现异常波动或峰值下降；③滑丝率/浮锁率突然上升。建议建立批头寿命计数机制（如锁付次数或运行小时数），达到预设阈值即强制更换，避免事后补救。
Q3：锁付前给批头涂润滑油能延长寿命吗？
适量润滑可降低摩擦系数、减少磨损，但润滑油可能污染螺丝和工件表面，尤其在电子产品和食品机械中受限。若需润滑，建议使用微量干膜润滑剂或选择自带DLC低摩擦镀层的批头。
Q4：不同品牌的批头可以混用吗？
同一规格（如PH2十字槽、T25梅花槽）的批头理论上可以互换，但不同厂家的公差控制、热处理工艺和镀层质量差异较大。建议同一产线尽量统一批头品牌，便于质量追溯和寿命管理。
Q5：选型正确的批头，寿命大约多久？
寿命取决于螺丝材质、锁付扭矩和节拍。以碳钢螺丝、十字槽、Cr-V批头为例，在标准扭矩和500 RPM条件下，寿命约为5,000–10,000次锁付；升级至S2+TiN批头可延长至20,000–30,000次。不锈钢螺丝的批头寿命通常仅为碳钢的1/3–1/2。
— 文章结束 —
作者：驰速自动化技术部
发布日期：2026年7月
关键词：批头选型、螺丝材质、头型匹配、自动锁螺丝、S2合金钢、Cr-V钢
